| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | QFMH |
| Số mô hình: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| Số lượng đặt hàng tối thiểu: | 10PCS |
| Giá bán: | USD 1/PCS |
| chi tiết đóng gói: | hộp nhựa |
| Thời gian giao hàng: | 5 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 10000 chiếc / tháng |
| Sự chính xác: | 0,008mm | Ứng dụng: | Máy CNC, Máy Phay, Máy Khoan |
|---|---|---|---|
| phạm vi kẹp: | 1-40mm | Đặc trưng: | Độ Chính Xác cao, Chất Lượng Cao, Tuổi Thọ Lâu Dài |
| Độ cứng: | HRC50-55 | xử lý nhiệt: | dập tắt tần số cao |
| Vật liệu: | 65 triệu | Gói: | Hộp nhựa/Thùng/Pallet |
| Tên sản phẩm: | Collet ER chính xác | Kích thước: | ER11, ER16, ER20, ER25, ER32, ER40 |
| Làm nổi bật: | DIN6499B Tiêu chuẩn ER Collet,65Mn vật liệu chế biến Collet,ER25 Collet |
||

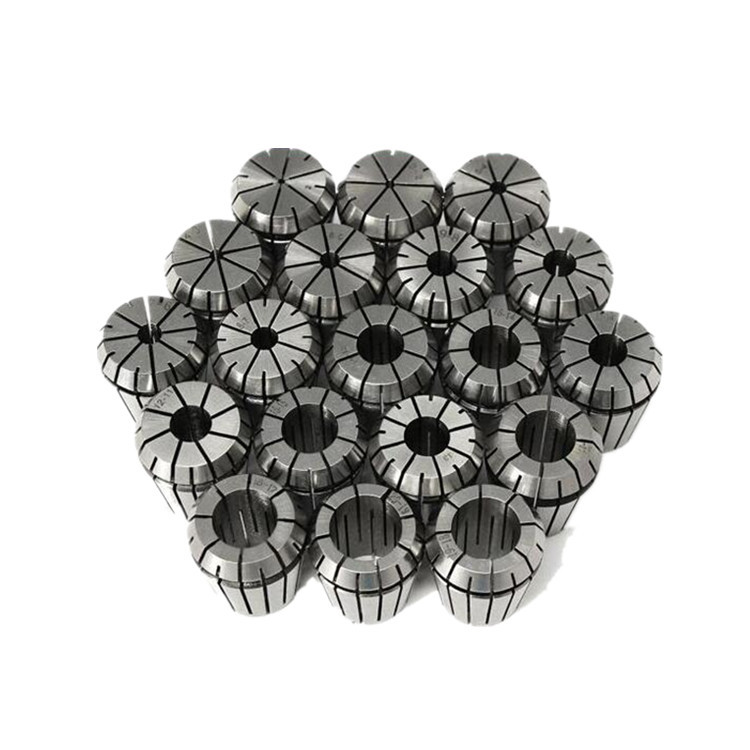

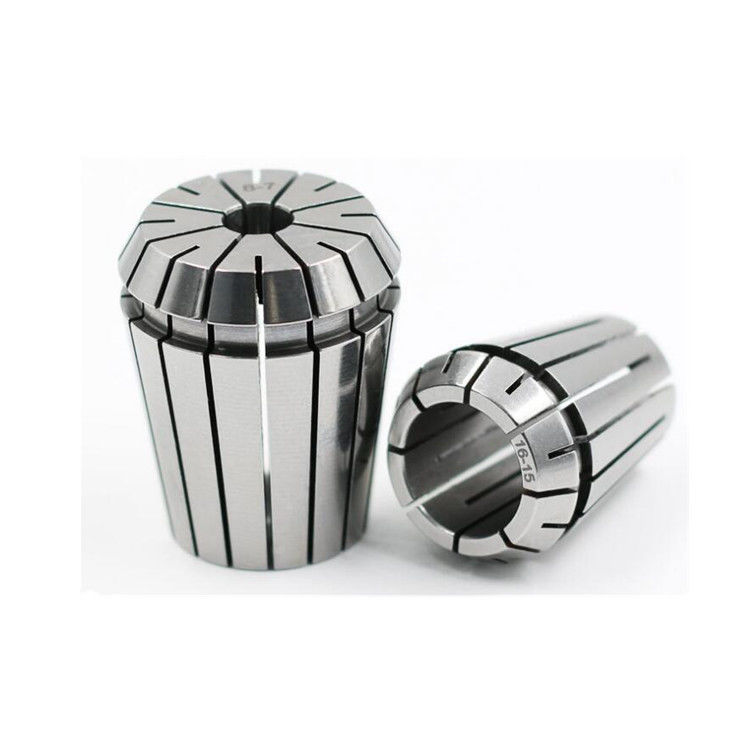

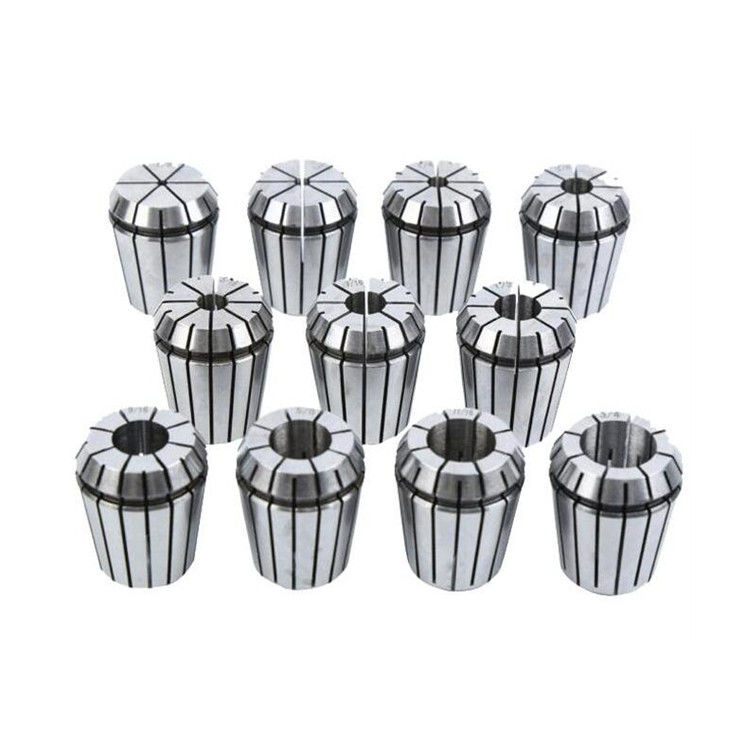

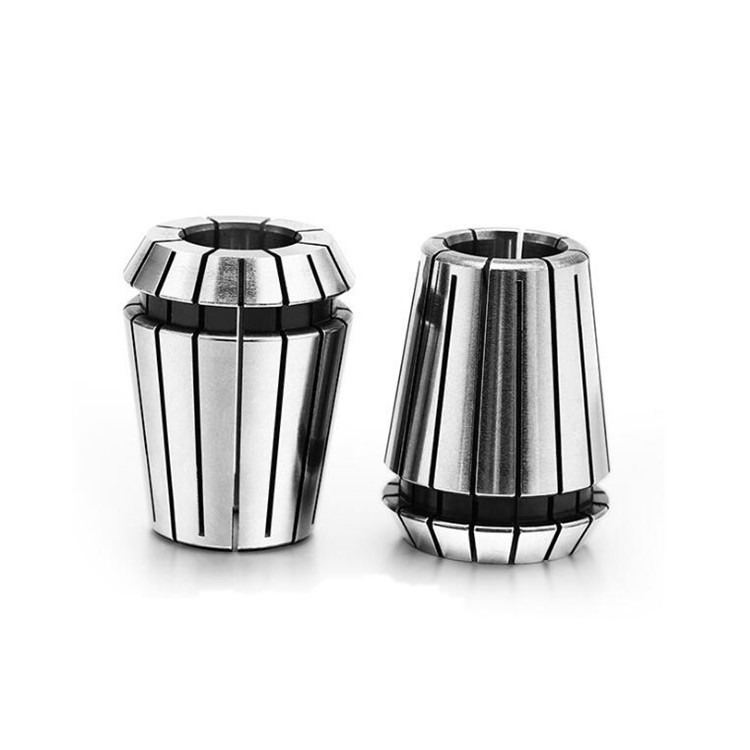

ER Collet với vật liệu 65Mn & DIN6499B tiêu chuẩn
Clamping chính xác cao 1-20mm CNC ER32 Spring ER Collet, Đây là một loại vật cố định hình trụ được sử dụng để giam giữ các công cụ khoan và mài hoặc các công cụ mài, còn được gọi là Er collet.Nó cũng có thể được sử dụng để cố định và tăng cường một loại thiết bị khóa cố định của các bộ phận được xử lý. Er chuck mùa xuân có lực kẹp lớn, phạm vi kẹp rộng và độ chính xác tốt. Nó được sử dụng rộng rãi trong khoan, mài, khoan, chạm, mài và khắc.thường được sử dụng cho máy cầm công cụ CNC
ER Collet Chuck Set /ER20 ER32 ER25 ER40 ER16 ER Collet cho khoan, mài, trượt, nghiền
1.ER Collets được áp dụng cho nhiều loại chế biến khác nhau, bao gồm khoan, mài, chạm và mài.
2- Vật liệu: 65Mn er collets. tiêu chuẩn: DIN6499B
3Độ cứng:HRC 44-48.
4. kích thước đầy đủ: ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50.
| Mô hình | d | D | D1 | D2 | L | Có thể nhấp Công suất |
||
| ER8 | 1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-2.5 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16.0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-2.5 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| Mô hình | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | Hình ảnh của người đàn ông | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
dây chuyền ER là một loại dây chuyền được sử dụng để giữ công cụ ở vị trí trong trục máy. Nó thường được sử dụng trong các hoạt động mài, khoan và xoay.Collet bao gồm một cơ thể hình trụ với một loạt các khe hở cho phép nó mở rộng và co lạiBên trong ổ cắm, có một bộ suối cung cấp lực nắm bắt cần thiết để giữ công cụ an toàn.
Collet ER mùa xuân được thiết kế để sử dụng với các chuck ER, thường được tìm thấy trong máy CNC..Khi một công cụ được chèn vào nút, nó được giữ ở vị trí của nó bởi các lò xo, áp dụng một lực phóng xạ trên công cụ.
Một trong những lợi thế của việc sử dụng một collet ER mùa xuân là tính linh hoạt của nó. Nó có thể chứa một loạt các kích thước công cụ, miễn là chúng nằm trong phạm vi được chỉ định của collet.Điều này làm cho nó trở thành một giải pháp hiệu quả về chi phí cho các cửa hàng sử dụng nhiều kích thước công cụ.
Một lợi thế khác của dây chuyền ER là sức bám cao của nó.đảm bảo rằng công cụ vẫn an toàn tại chỗ trong các hoạt động gia côngĐiều này giúp giảm thiểu trượt công cụ và cải thiện độ chính xác gia công.
Tóm lại, một dây chuyền ER mùa xuân là một giải pháp giữ công cụ linh hoạt và đáng tin cậy cho máy CNC. Nó cung cấp một lực nắm bắt mạnh mẽ và có thể chứa một loạt các kích thước công cụ,làm cho nó trở thành một lựa chọn phổ biến trong ngành công nghiệp gia công.
