Lỗ làm mát: | Vâng. | hướng cắt: | Tay phải |
---|---|---|---|
Góc cắt cạnh: | 90° | Chiều dài cạnh cắt: | 50mm |
chiều dài sáo: | 45mm | Vật liệu: | 20CrMnTi |
tên: | Giá đỡ dụng cụ BT40 | Tổng chiều dài: | 120MM |
Đường kính thân: | 20 mm | Loại chân: | MAS403 |
Bề mặt hoàn thiện: | đánh bóng | Sức chịu đựng: | ±0,005mm |
Sử dụng: | máy khoan | Kích thước: | BT50 B20 |
Mô hình: | B16 | ||
Làm nổi bật: | 20CrMnTi BT Bộ cầm công cụ,Máy khoan Chuck Arbor BT30,BT Máy cầm công cụ Chuck Arbor |

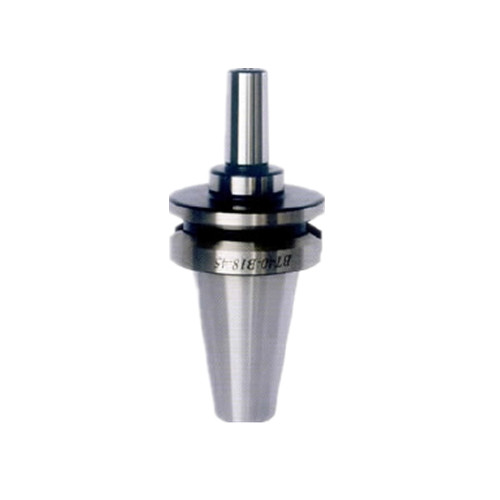

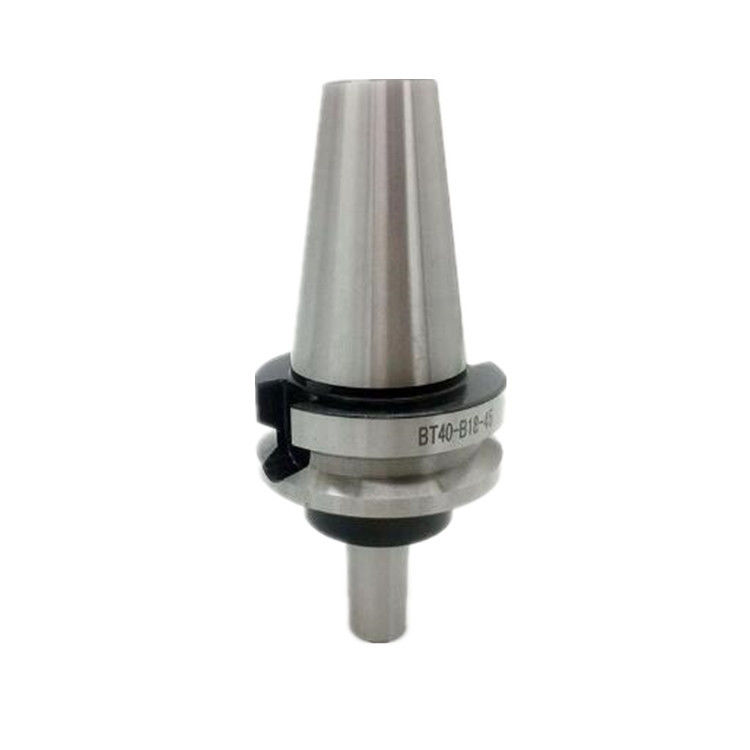

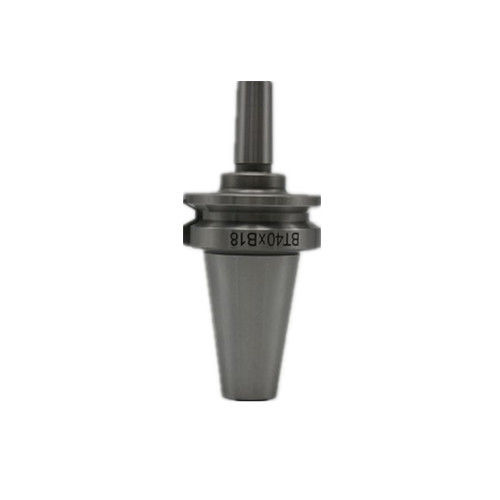

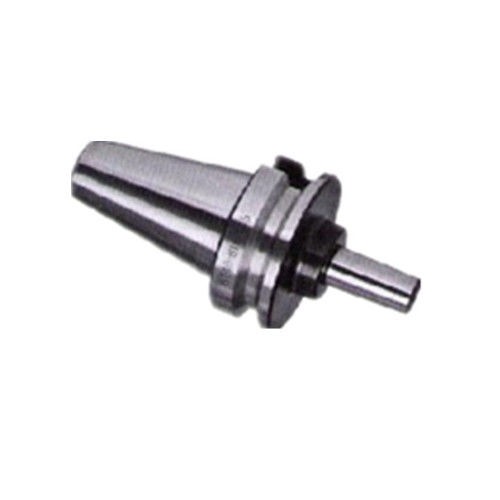

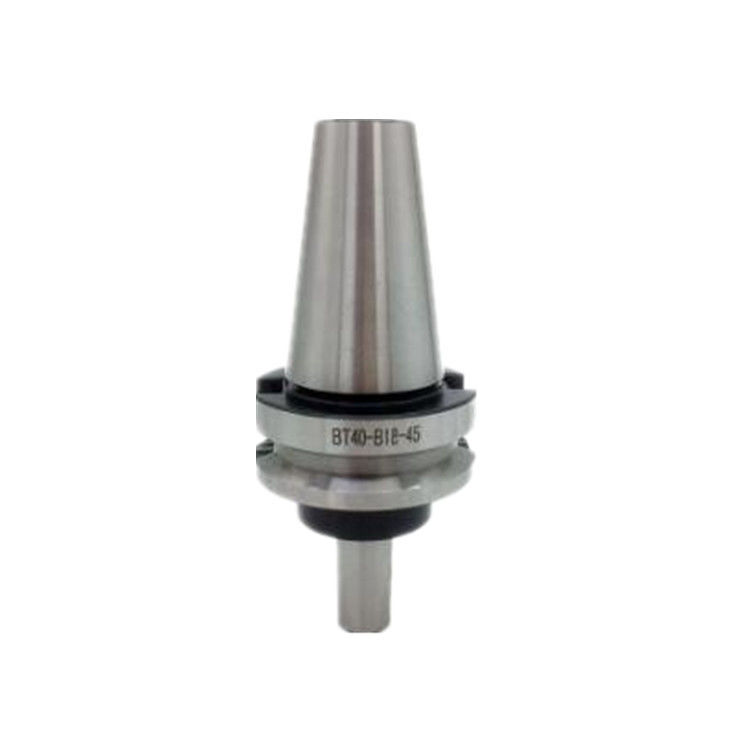

BT Máy khoan chuck cho máy mài, BT30/40/50,20CrMnTi, người cầm công cụ BT
máy xay xuân BT khoan Chuck Arbors, Ba loại làm mát A:không có nguồn làm mát AD:công cụ làm mát trung tâm AD/B:công cụ làm mát trung tâm và có chất làm mát bên trong thông qua cổ áo,Các thanh kết nối chủ yếu được sử dụng cho khoan và máy xay được sử dụng trong chuck khoan, BT khoan Chuck Arbor thường được sử dụng cho máy quay, máy xay, máy trung tâm gia công vv.độ cứng đạt 58-62 độ, tốc độ lên đến 12000 rpm
Thông số kỹ thuật
1.BT Chuyển Chuck Arbor Mô hình: BT30/40/50
2.BT Drill Chuck Arbor vật liệu:20CrMnTi
3.BT Drill Chuck Arbor cứng: HRC58-62
4.Run ra là dưới 0,005mm
5.BT máy khoan Chuck Arbor người cầm công cụ sắp xếp bọc BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
6.Ba loại làm mát A:không có nguồn làm mát AD:công cụ làm mát trung tâm AD / B:công cụ làm mát trung tâm và có chất làm mát bên trong thông qua cổ áo
7.Balanced cầm công cụ có sẵn G6.3=12000rpm G2.5=20000rpm
8.BT khoan Chuck Arbor Thích hợp mặt cắt: 13mm-50mm
Mô hình số. BT-NO.s-L1 |
L2 | L1 | D | D1 | Sợi dây kéo | Wt ((kg) |
NT1văn hóa | 16.669 | 127.1 | 9.754 | 44.45 | M16 | 1.15 |
BT2văn hóa | 22.225 | 132.6 | 14.199 | 44.45 | M16 | 1.25 |
NT1văn hóa | 19.05 | 129.4 | 13.940 | 44.45 | M16 | 1.20 |
BT2văn hóa | 30.956 | 141.4 | 20.599 | 44.45 | M16 | 1.45 |
NT1năng lượng | 42.069 | 152.5 | 28.550 | 44.45 | M16 | 1.55 |
NT1văn hóa | 47.625 | 158 | 35.890 | 44.45 | M16 | 1.60 |
NT1văn hóa | 25.4 | 135.8 | 17.170 | 44.45 | M16 | 1.30 |
NT1văn hóa | 25.4 | 135.8 | 15.850 | 44.45 | M16 | 1.30 |
NT1khả năng sử dụng | 14.5 | 124.9 | 10.094 | 44.45 | M16 | 1.40 |
NT1văn hóa | 14.5 | 199.9 | 10.094 | 44.45 | M16 | 1.76 |
NT1văn hóa | 18.5 | 128.9 | 12.065 | 44.45 | M16 | 1.34 |
NT1văn hóa | 24 | 121.4 | 15.733 | 44.45 | M16 | 1.40 |
NT1văn hóa | 24 | 134.4 | 15.733 | 44.45 | M16 | 1.45 |
NT1văn hóa | 24 | 164.4 | 15.733 | 44.45 | M16 | 1.55 |
NT1văn hóa | 24 | 179.4 | 15.733 | 44.45 | M16 | 1.40 |
NT1văn hóa | 32 | 142.4 | 17.780 | 44.45 | M16 | 1.70 |
NT1văn hóa | 32 | 172.4 | 17.780 | 44.45 | M16 | 1.76 |
NT1văn hóa | 16.669 | 163.5 | 9.754 | 69.85 | M24 | 3.60 |
NT1văn hóa | 22.225 | 169 | 14.199 | 69.85 | M24 | 3.95 |
NT1văn hóa | 19.05 | 165.9 | 13.940 | 69.85 | M24 | 3.90 |
NT1văn hóa | 30.956 | 177.8 | 20.599 | 69.85 | M24 | 3.70 |
NT1văn hóa | 42.069 | 188.9 | 28.550 | 69.85 | M24 | 3.75 |
NT1năng lượng | 47.625 | 194.4 | 35.890 | 69.85 | M24 | 3.80 |
NT1văn hóa | 25.4 | 172.2 | 17.170 | 69.85 | M24 | 4.00 |
NT1văn hóa | 25.4 | 172.2 | 15.850 | 69.85 | M24 | 4.00 |
NT1văn hóa | 14.5 | 161.3 | 10.094 | 69.85 | M24 | 3.60 |
NT1văn hóa | 14.5 | 216.3 | 10.094 | 69.85 | M24 | 3.80 |
NT1văn hóa | 18.5 | 165.3 | 12.065 | 69.85 | M24 | 3.60 |
NT1văn hóa | 24 | 170.8 | 15.733 | 69.85 | M24 | 3.65 |
NT1văn hóa | 24 | 185.8 | 15.733 | 69.85 | M24 | 3.70 |
NT1văn hóa | 24 | 200.8 | 15.733 | 69.85 | M24 | 3.74 |
NT1văn hóa | 24 | 215.8 | 15.733 | 69.85 | M24 | 3.78 |
NT1văn hóa | 32 | 178.8 | 17.780 | 69.85 | M24 | 3.70 |
BT khoan chuck arbor BT30/BT40/BT50,BT khoan chuck arbor Cây nối bằng thép cấu trúc hợp kim, độ cứng đạt 58-62 độ, tốc độ lên đến 12000 vòng / phút.Các thanh kết nối chủ yếu được sử dụng cho khoan và máy xay được sử dụng trong chuck khoan, BT Drill Chuck Arbor thường được sử dụng cho máy quay, máy xay, máy trung tâm gia công vv.
