| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | QFMH |
| Số mô hình: | SK30,SK40,SK50 |
| Số lượng đặt hàng tối thiểu: | 10PCS |
| Giá bán: | USD 10/PC |
| chi tiết đóng gói: | Thẻ: |
| Thời gian giao hàng: | 5 ngày |
| Điều khoản thanh toán: | L/C, D/P, T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 10000 chiếc tháng |
| lớp áo: | Thiếc | hướng cắt: | Tay phải |
|---|---|---|---|
| chiều dài sáo: | 2-1/2 | loại sáo: | dài |
| Vật liệu: | 20CrMnTi | Số Sáo: | 2 |
| Tổng chiều dài: | 110 | Tên sản phẩm: | Giá đỡ dụng cụ SK SC |
| Đường kính thân: | 42 | Loại chân: | Chân thẳng |
| Ứng dụng: | gia công | ||
| Làm nổi bật: | Collet Chuck Cung cấp công cụ cắt,SK40-C20-100 Collet Chuck,SK40-C20-100 |
||

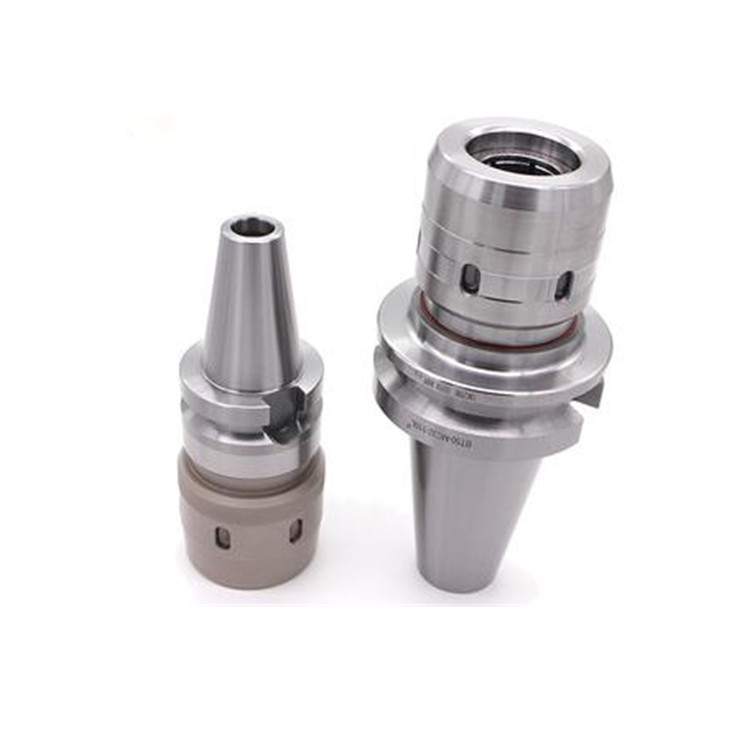

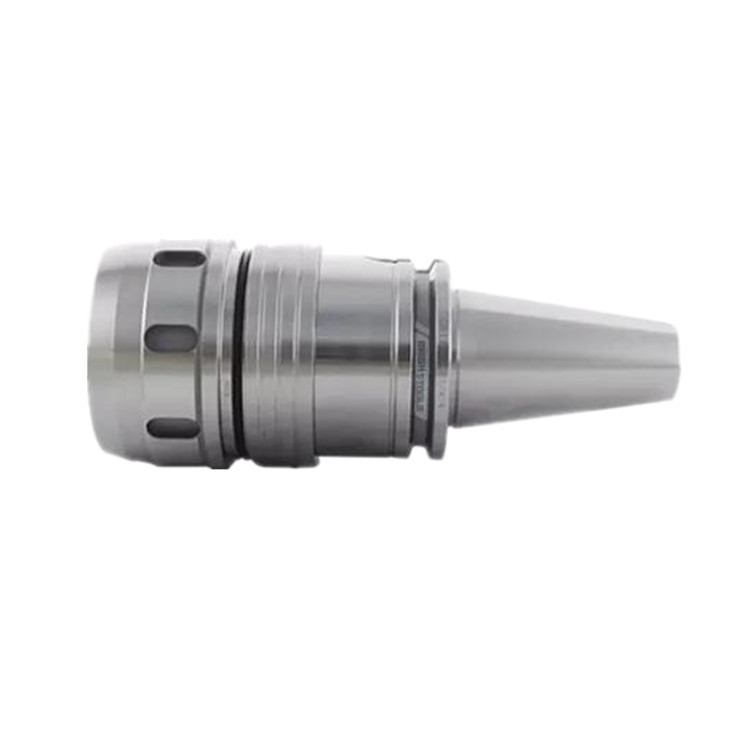

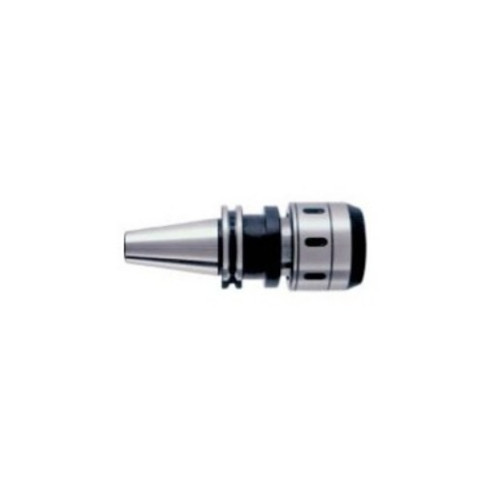

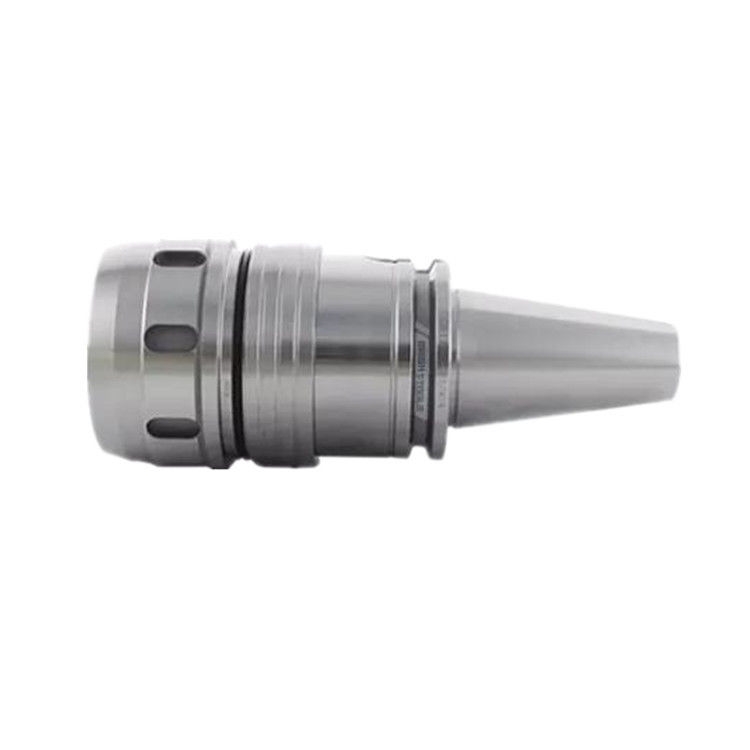

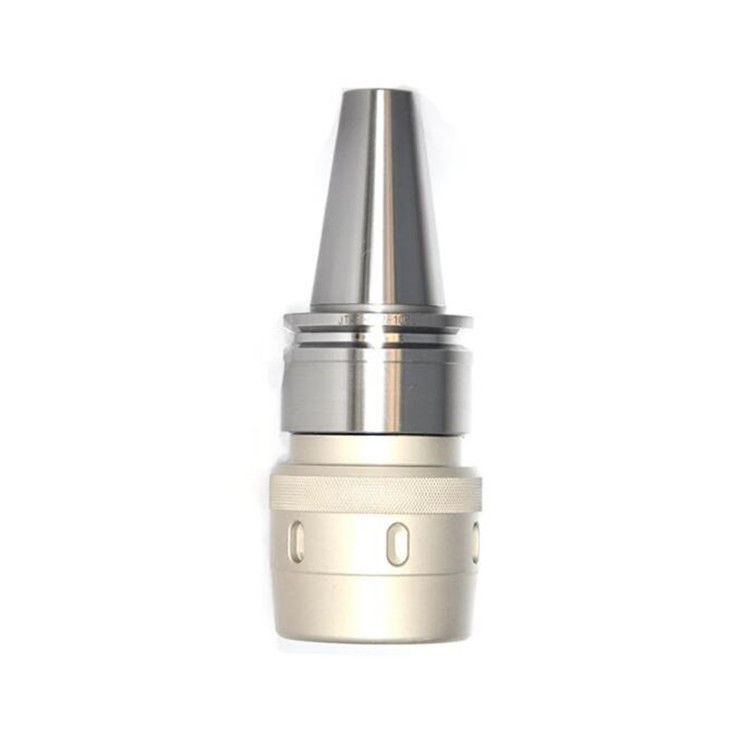

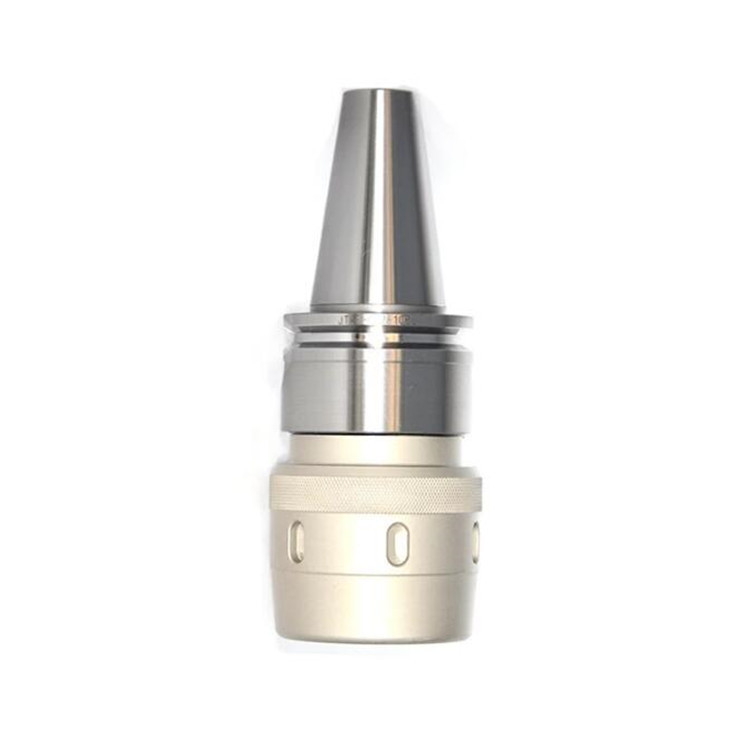

SK40-C20-100 Collet chuck với Low Locking Resistance cutting tool holder cnc chuck
SK Precision Power Milling SC32 Chuck Đẹp công cụ cắt thẳng,Nguyên tắc khóa của tay cầm công cụ chuck mạnh tương tự như nguyên tắc của vòng bi ratchet, cuộn kim là dày theo một hướng trên bề mặt hình nón và mỏng theo hướng ngược lại,thay vì lăn trên bề mặt đường viền. Cnc Chuck, nghĩa là, khoảng trống nhỏ hơn trong một hướng, khóa, và khoảng trống lớn hơn và nới lỏng trong hướng khác.Khi tay khóa xoay theo chiều kim đồng hồKhi kim rơi vào rãnh 0.8 trên cơ thể chuck, lồng nghiêng do hiệu ứng hướng dẫn, và tiếp tục xoay rãnh 0.8 để làm cho kim di chuyển lên để thúc đẩy lồng để di chuyển cùng nhau, tạo thành một chuyển động xoắn ốc lên. do hiệu ứng thu nhỏ, cơ thể chuck biến dạng vào bên trong. hình thành lực khóa. giải phóng xoắn ốc xuống theo chiều ngược chiều kim đồng hồ. mạnh Collet Chuck,Thiết kế của rãnh lỗ bên trong và biến dạng đàn hồi đồng đều có thể đảm bảo độ chính xác tuyệt vờiThiết kế sắp xếp vòng bi kim đặc biệt, kháng khóa thấp, lực kẹp cao, có thể tạo ra lực kẹp 280 KGM.
| Mô hình | L | L1 | L2 | D | d1 | d2 |
| SK30-C20-100 | 147.8 | 100 | 70 | 50 | 20 | 55 |
| SK40-C20-85 | 153.4 | 85 | 70 | 63.55 | 20 | 55 |
| SK40-C20-100 | 168.4 | 100 | 70 | 63.55 | 20 | 55 |
| SK40-C20-135 | 203.4 | 135 | 70 | 63.55 | 20 | 55 |
| SK40-C32-105 | 173.4 | 105 | 75 | 63.55 | 32 | 73 |
| SK40-C32-135 | 203.4 | 135 | 75 | 63.55 | 32 | 73 |
| SK50-C20-105 | 206.75 | 105 | 70 | 97.5 | 20 | 55 |
| SK50-C20-150 | 251.75 | 150 | 70 | 97.5 | 20 | 55 |
| SK50-C32-105 | 206.75 | 105 | 75 | 97.5 | 32 | 73 |
| SK50-C32-110 | 211.75 | 110 | 75 | 97.5 | 32 | 73 |
| SK50-C32-135 | 236.75 | 135 | 75 | 97.5 | 32 | 73 |
| SK50-C42-110 | 211.75 | 110 | 90 | 97.5 | 42 | 95 |
Máy cuộn chuck điện thẳng SK là một loại chuck được sử dụng trong các hoạt động gia công để giữ và nắm chặt các công cụ như khoan, máy xay cuối và vòi.Nó được thiết kế để cung cấp lực kẹp cao và độ chính xác, đảm bảo rằng công cụ vẫn an toàn trong khi vận hành.
Máy cuộn chốt điện thẳng SK có thiết kế thân thẳng, cho phép nó được gắn trực tiếp vào trục của máy công cụ.Điều này loại bỏ sự cần thiết cho các bộ giữ công cụ bổ sung hoặc bộ điều hợp, đơn giản hóa quy trình cài đặt và giảm công cụ.
Một trong những tính năng chính của chuck cột dây chuyền điện thẳng SK là hệ thống cột dây chuyền.ngăn chặn bất kỳ chuyển động hoặc trượt trong quá trình vận hành. Các collet được thắt chặt bằng cách sử dụng một chìa khóa hoặc một hệ thống kẹp thủy lực / khí nén, tùy thuộc vào thiết kế chuck cụ thể.
Máy cuộn chuck mạnh thẳng SK được biết đến với lực kẹp cao của nó, được đạt được thông qua sự kết hợp của thiết kế collet và cấu trúc tổng thể của chuck.Năng lực kẹp cao này đảm bảo rằng công cụ vẫn an toàn ở vị trí, ngay cả trong các hoạt động gia công hạng nặng.
Ngoài sức mạnh kẹp của nó, chuck kẹp điện thẳng SK cũng cung cấp độ chính xác và khả năng lặp lại cao.vì nó cho phép định vị chính xác và kết quả nhất quán.
Nhìn chung, chuck chốt điện thẳng SK là một bộ giữ công cụ đáng tin cậy và hiệu quả được sử dụng rộng rãi trong các ứng dụng gia công khác nhau.và khả năng lặp lại làm cho nó một sự lựa chọn phổ biến trong số các máy móc và các nhà sản xuất.
