| Tên sản phẩm: | SK ToolHolder | Kích thước: | phay |
|---|---|---|---|
| Loại: | giá đỡ dụng cụ cnc | Ứng dụng: | máy tiện phay |
| độ cứng: | HRC56-58 | Vật liệu: | 20CrMnTi |
| Tên: | Giá đỡ dao phay mặt SK | Loại xử lý: | Máy CNC |
| Sự khoan dung: | 0,005mm | Thương hiệu: | SK |
| Mô hình: | sk30 fmb22 | Sự ổn định: | Cao |
| Làm nổi bật: | Máy quay SK40,Máy cầm máy xay mặt SK30,SK50 Lưỡi máy nghiền mặt |
||

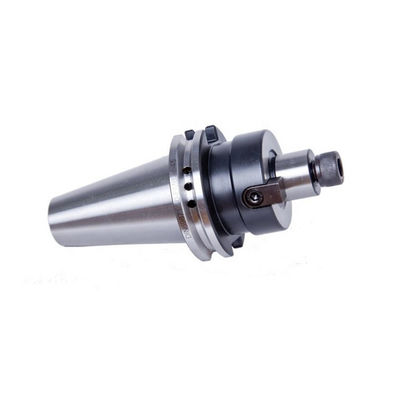

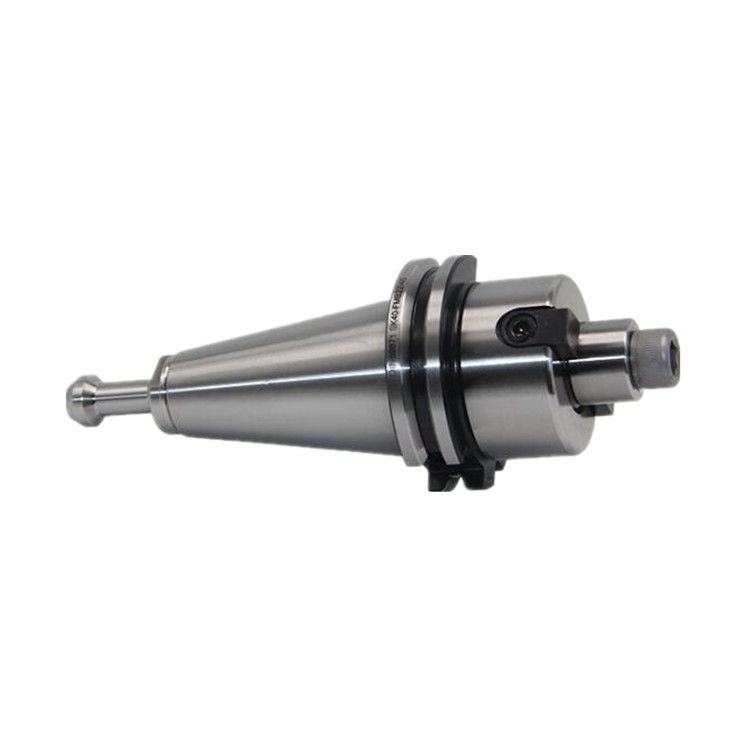

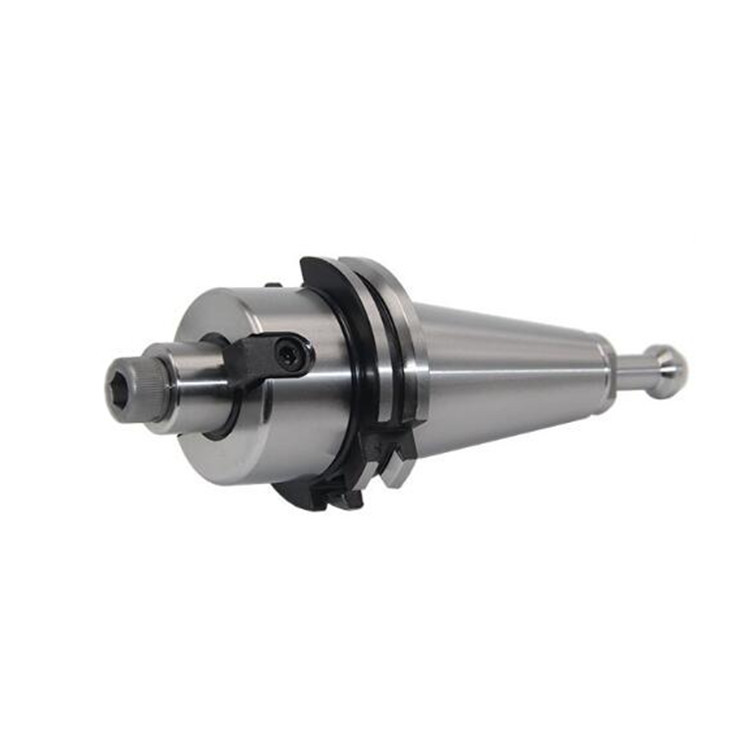

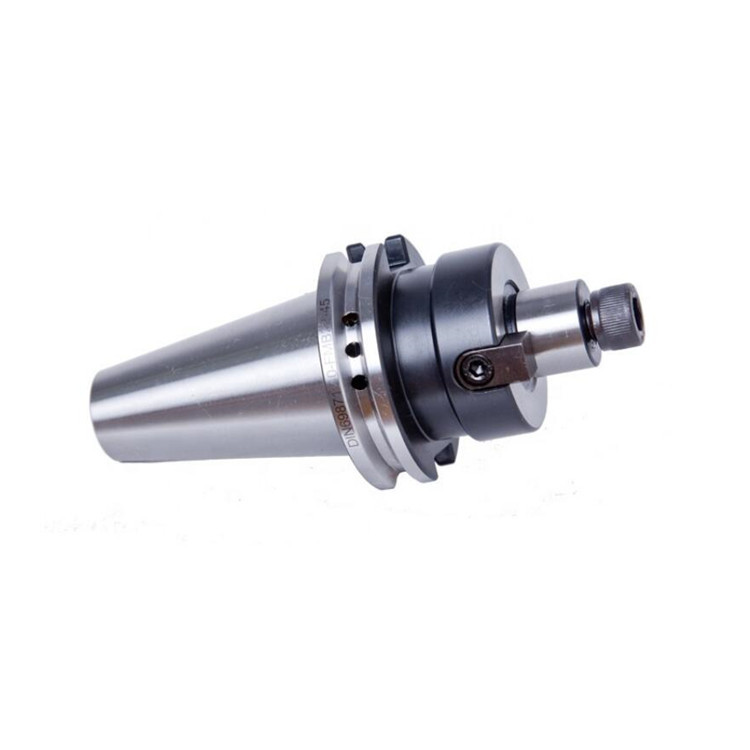

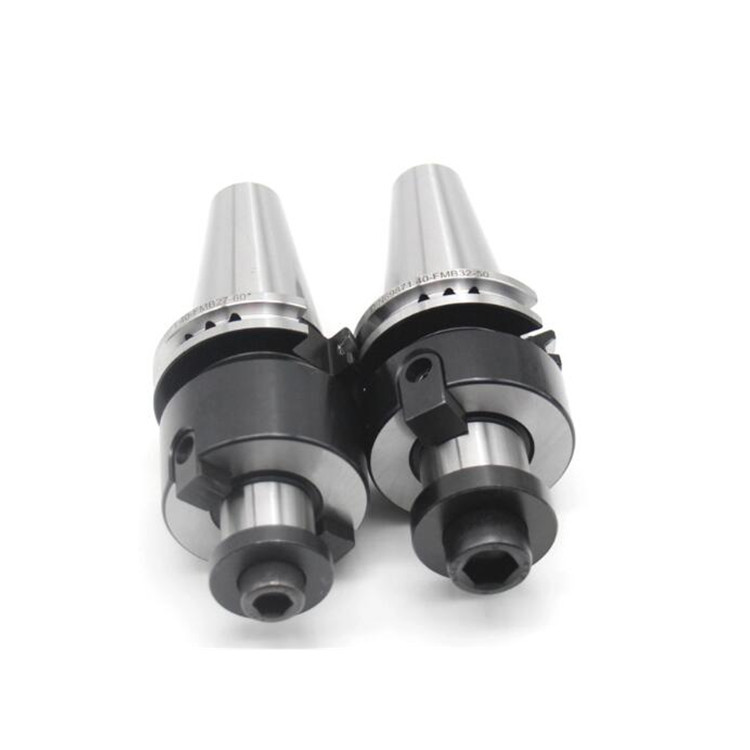

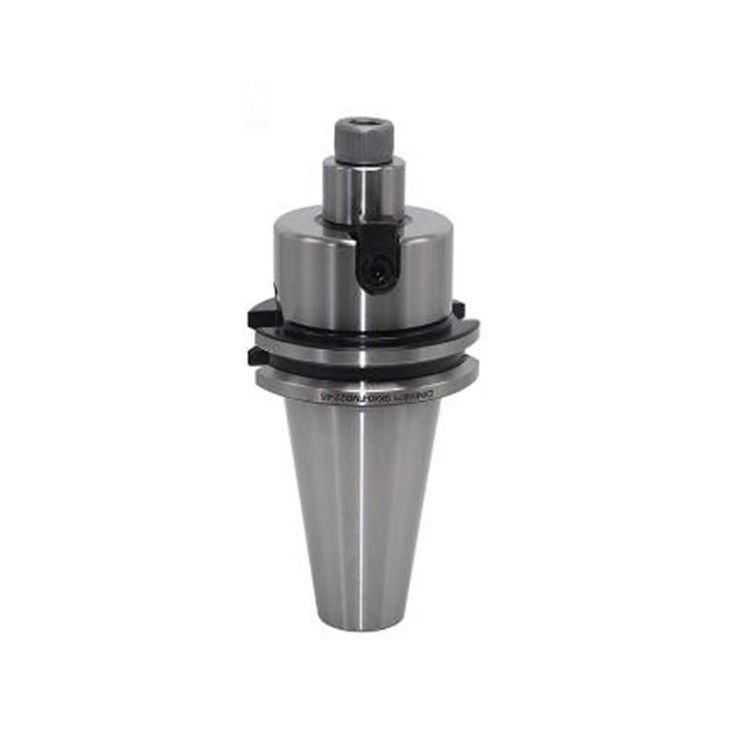

Máy quay SK40 mặt máy xay SK30 SK40 SK50 mặt máy xay
SK FMB32 Bộ giữ máy xay mặt Bộ giữ công cụ FMB,SK Bộ giữ máy xay mặt Độ cứng: HRC56-58,được sử dụng trong việc kẹp máy cắt bằng rãnh truyền xạ,SK Bộ giữ máy xay mặt chẳng hạn như máy cắt xay mặt, máy cắt đĩa dọc, máy xay cuối loại đặt, gia công tốc độ cao và độ chính xác cao. SK Face Milling Holder Máy quay cơ khí và công cụ cắt và phụ kiện khác.SK Face Milling Holder Độ chính xác cao SK chân công cụ , cân bằng G6.3 hoặc G2.5 để lựa chọn.
1. SK Mặt máy nghiền vật liệu: 20CrMnTi
2. SK Nằm trên mặt máy nghiền Độ cứng: HRC56-58
3. SK mặt người cầm máy xay loại: SK40/50 ER Collet Chuck
4. SK Ứng tay xay mặt Tiêu chuẩn: DIN69871
5. SK Mặt người cầm máy xay cân bằng động: G6.3/2.5
SK Standard Face Mill Chuck Holder Fmb Tool Holder,SK Face Milling Holder như máy cắt mài mặt, máy cắt đĩa dọc, máy xay cuối loại đặt, tốc độ cao và chế biến chính xác cao.SK mặt máy móc cầm được sử dụng trong việc kẹp máy cắt với rãnh ổ radial, SK Face Milling Holder Máy quay và cắt công cụ và phụ kiện khác.SK Face Milling Holder Độ chính xác cao SK chân công cụ, cân bằng G6.3 hoặc G2.5 Cho lựa chọn.
Nắp mài mặt là các công cụ được sử dụng trong máy mài để giữ và bảo vệ máy cắt mài mặt. Chúng được thiết kế để cung cấp sự ổn định và chính xác trong quá trình mài.
Các bộ giữ máy xay mặt thường bao gồm một cơ thể hình trụ với một sườn ở một đầu để giữ máy cắt xay.Cơ thể được gắn trên trục máy xay và thắt chặt bằng cách sử dụng một thanh kéo hoặc cơ chế kẹp khác.
Vòng kẹp của bộ giữ phay mặt có khe cắm hoặc lỗ được chế biến chính xác phù hợp với cấu hình lắp đặt của máy cắt phay.Điều này cho phép máy cắt được gắn chặt với người giữ và đảm bảo sắp xếp đúng cho mài chính xác.
Một số người giữ mặt mài cũng có các kênh hoặc lỗ nước làm mát để tạo điều kiện cho dòng chảy của chất làm mát hoặc chất lỏng cắt trong quá trình mài. Điều này giúp loại bỏ chip và nhiệt từ vùng cắt,cải thiện tuổi thọ công cụ và kết thúc bề mặt.
Các bộ giữ máy xay mặt có sẵn trong nhiều kích thước và cấu hình khác nhau để chứa các loại và kích thước khác nhau của máy cắt freza mặt. Chúng thường được sử dụng trong các ngành công nghiệp như ô tô,hàng không vũ trụ, và sản xuất cho các ứng dụng như mặt, đường viền và nhọn.
| Mô hình | d1 | d2 | d3 | L1 | L2 | L3 | L | Máy giặt | Trọng lượng | |
| SK30- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 100.8 |
|
0.70 |
| FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 102.8 | FM-1 | 1.00 | |
| SK40- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 121.4 |
|
1.20 |
| FMB27-60 | 27 | 33 | 58 | 60 | 20 | 16 | 148.4 | FM-1 | 1.86 | |
| FMB32-60 | 32 | 40 | 66 | 60 | 22 | 16 | 150.4 | FM-1 | 2.32 | |
| FMB40-60 | 40 | 50 | 82 | 60 | 25 | 20.5 | 153.4 | FM-1 | 2.47 | |
| SK50- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 154.75 |
|
3.60 |
| FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 156.75 | FM-1 | 3.79 | |
| FMB32-35 | 32 | 40 | 66 | 35 | 22 | 16 | 158.75 |
|
4.10 | |
| FMB40-50 | 40 | 50 | 82 | 50 | 25 | 20.5 | 189.75 |
|
4.57 | |
| FMB60F-70 | 60 |
|
129 | 70 | 40 |
|
211.75 |
|
8.00 | |
