| Ứng dụng: | phay | Thương hiệu: | NT |
|---|---|---|---|
| lớp áo: | TiAlN | Góc cắt cạnh: | 90° |
| chiều dài sáo: | 2,5 | số sáo: | 2 |
| Vật liệu: | 20CrMnTi | tên: | Giá đỡ dụng cụ NT |
| Tổng chiều dài: | 150 | Đường kính thân: | 1/2 |
| Loại chân: | iso | Kích thước: | ISO40 J3 |
| Loại: | người giữ công cụ | Trọng lượng: | 1,1kg |
| Gói: | HỘP PALSTIC | ||
| Làm nổi bật: | Chuck Arbor,ISO40 J3 NT Máy cầm công cụ,NT Vỏ dụng cụ 20CrMnTi |
||

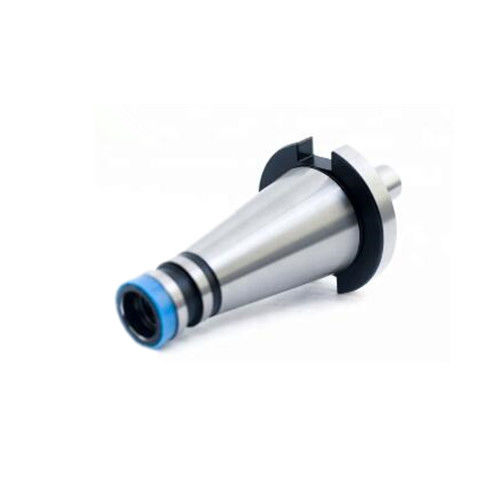

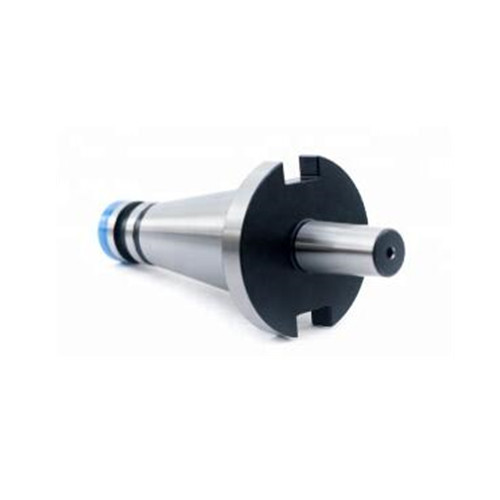

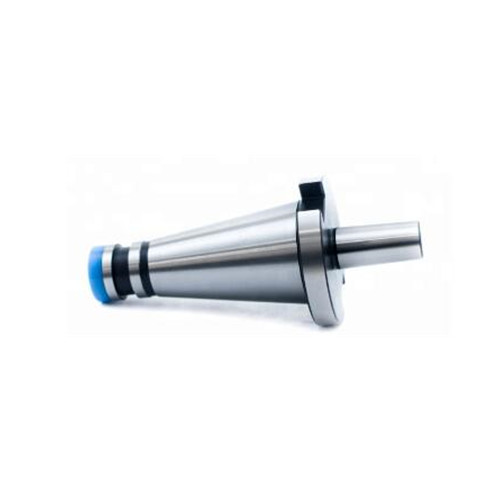

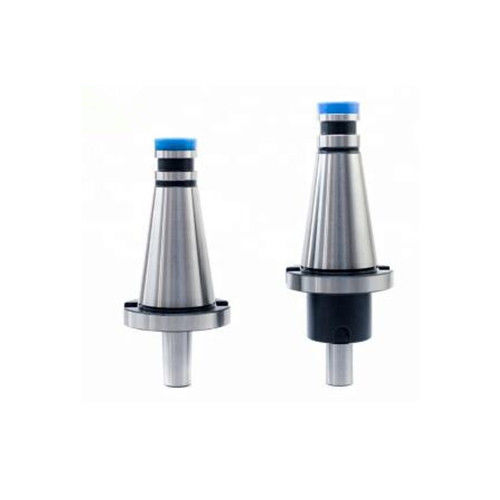

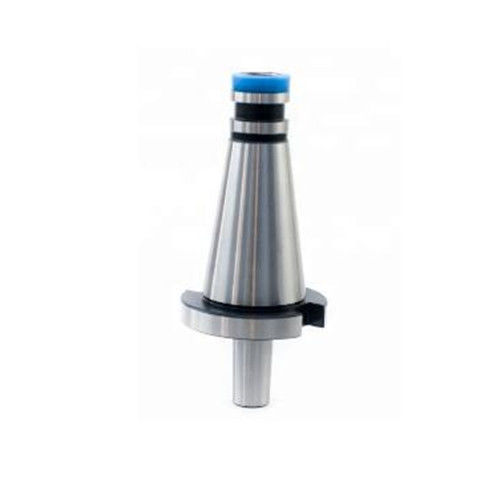

Công cụ phụ kiện NT khoan Chuck Arbors, ISO30/40/50 Loại thân khoan chuck sườn
NT30 JT3 Drill Chuck Arbor,NT Drill Chuck Arbor,Đường nối chủ yếu được sử dụng cho máy khoan và máy xay được sử dụng trong chuck khoan, thường được sử dụng cho máy quay, máy xay,máy trung tâm gia công vv.. Kẹp khoan cho conic lỗ khoan chuck, conic lỗ tự thắt chuck và công cụ.
Thông số kỹ thuật
1.NT Chuyện khoan Chuck Arbor Shank loại:ISO30 ISO40 ISO50
2.NT khoan Chuck Arbor Vật liệu: thép hợp kim chất lượng cao 20CrMnTi
3.NT Chuck Arbor Taper 7:24
4.NT khoan Chuck Arbor Độ chính xác ít hơn 0,01mm với cân bằng 8000rpm. Độ chính xác cao hơn cũng có thể được thực hiện theo yêu cầu của bạn.
5.NT Chuyển Chuck Arbor Xác định sợi dây kéo cho conper.Nếu không với sợi mét.
NT Shank Drill Chuck Arbors là một loại phụ kiện công cụ được sử dụng để kết nối các chuck khoan với máy khoan điện hoặc các công cụ xoay khác.Chúng được thiết kế để giữ an toàn chuck khoan tại chỗ trong khi cho phép dễ dàng lắp đặt và tháo.
NT Shank Drill Chuck Arbors có một conic con có thể phù hợp với trục của máy khoan, trong khi đầu kia có một phần trục mà chuck khoan vít vào.Thiết kế này đảm bảo một kết nối chặt chẽ và an toàn giữa chuck khoan và khoan, ngăn ngừa trượt trong khi sử dụng.
Những cái sườn này thường được làm bằng thép chất lượng cao hoặc các vật liệu bền khác để đảm bảo hiệu suất và độ tin cậy lâu dài.Họ có sẵn trong các kích thước khác nhau để chứa chucks khoan khác nhau và khoan.
Sử dụng một máy khoan chích Chuck Arbor là đơn giản. đầu tiên, đưa conic conic vào trục khoan và thắt chặt nó chắc chắn. sau đó,vít chuck khoan vào đầu có sợi của sườn cho đến khi nó được vững chắc tại chỗĐể loại bỏ chuck khoan, chỉ cần đảo ngược quá trình.
Nhìn chung, NT Shank Drill Chuck Arbors là công cụ thiết yếu cho các chuyên gia và những người đam mê DIY thường sử dụng máy khoan điện hoặc công cụ xoay.Họ cung cấp một kết nối an toàn và đáng tin cậy giữa chuck khoan và khoan, cho phép hoạt động khoan chính xác và hiệu quả.
| Mô hình 7;24.NO.S | D | d | L | M | WT |
| ISO30-J0 | 31.75 | 6.35 | 99 | M12 | 0.313 |
| ISO30-J1 | 31.75 | 9.754 | 106 | M12 | 0.326 |
| ISO30-J2S | 31.75 | 13.94 | 109 | M12 | 0.341 |
| ISO30-J2 | 31.75 | 14.199 | 113 | M12 | 0.349 |
| ISO30-J33 | 31.75 | 15.85 | 122 | M12 | 0.377 |
| ISO30-J6 | 31.75 | 17.17 | 122 | M12 | 0.388 |
| ISO30-J3 | 31.75 | 20.599 | 123 | M12 | 0.426 |
| ISO30-J4 | 31.75 | 28.55 | 136 | M12 | 0.602 |
| ISO30-J5 | 31.75 | 35.89 | 145 | M12 | 0.827 |
| ISO40-J0 | 44.45 | 6.35 | 126 | M16 | 0.789 |
| ISO40-J1 | 44.45 | 9.754 | 133 | M16 | 0.797 |
| ISO40-J2S | 44.45 | 13.94 | 136 | M16 | 0.817 |
| ISO40-J2 | 44.45 | 14.199 | 141 | M16 | 0.829 |
| ISO40-J33 | 44.45 | 15.85 | 145 | M16 | 0.853 |
| ISO40-J6 | 44.45 | 17.17 | 145 | M16 | 0.864 |
| ISO40-J3 | 44.45 | 20.599 | 150 | M16 | 0.902 |
| ISO40-J4 | 44.45 | 35.89 | 165 | M16 | 1.028 |
| ISO40-J5 | 44.45 | 25.89 | 170 | M16 | 1.303 |
| ISO50-J1 | 69.85 | 9.754 | 175 | M24 | 2.672 |
| ISO50-J2 | 69.85 | 14.199 | 180 | M24 | 2.704 |
| ISO50-J33 | 69.85 | 15.85 | 184 | M24 | 2.728 |
| ISO50-J6 | 69.85 | 17.17 | 184 | M24 | 2.739 |
