| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | QFMH |
| Số mô hình: | HSK40,HSK50,HSK63,HSK100 |
| Số lượng đặt hàng tối thiểu: | 10PCS |
| Giá bán: | USD10/PCS |
| chi tiết đóng gói: | hộp nhựa |
| Thời gian giao hàng: | 5 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 1000 chiếc / tháng |
| Ứng dụng: | Máy gia công CNC | Vật liệu: | 20CrMnTi |
|---|---|---|---|
| tên: | Giá đỡ dụng cụ HSK | Cạn kiệt: | 0,003mm |
| Kích thước: | Tiêu chuẩn | xử lý bề mặt: | đánh bóng |
| Sức chịu đựng: | 0,005mm | Loại: | Giá đỡ dụng cụ HSK100 |
| Màu sắc: | Bạc | thời gian dẫn: | 7-15 ngày |
| MOQ: | 1 miếng | Bao bì: | Hộp carton |
| Cảng: | THANH ĐẢO | côn: | HSK |
| Trọng lượng: | 1,2kg | ||
| Làm nổi bật: | HSK ER Collet Chuck,Chuyện khẩn cấp Collet Chuck DIN69893,CNC Processing HSK Tool Holder |
||

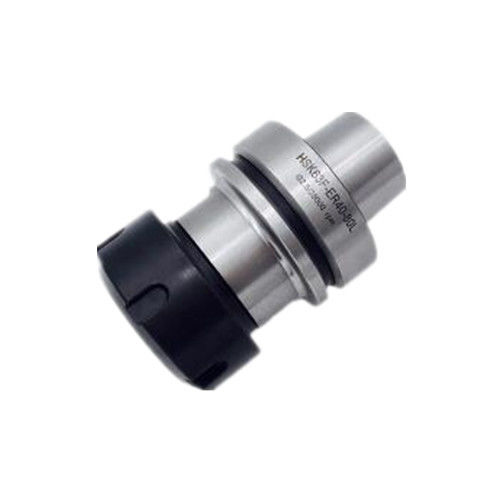

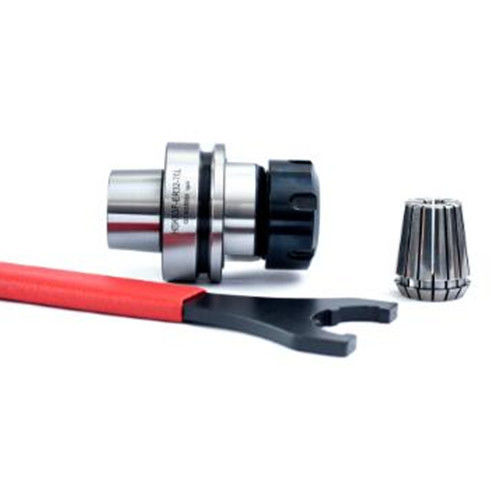

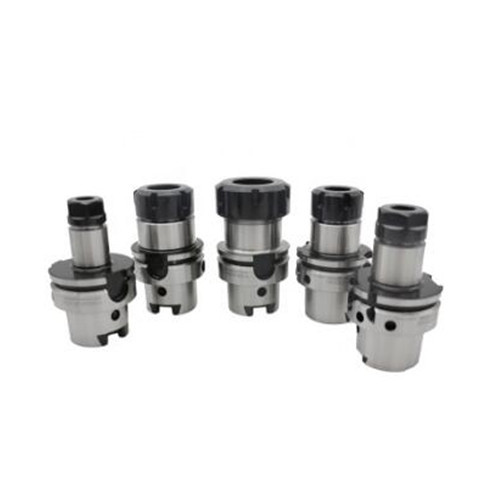

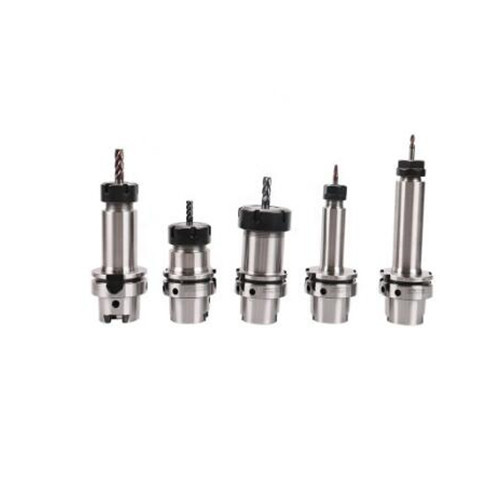

HSK ER Collet Chuck DIN69893 cho xử lý CNC với độ chính xác hệ thống cao
HSK ER Collet Chuck DIN69893 cho CNC Processing,Hsk tool holder là tay cầm của các công cụ cắt tốc độ cao.hsk toolholder đã trở thành một phần quan trọng của công nghệ sản xuất gia công trong cắt tốc độ cao, và đã trở thành một phần quan trọng của công nghệ sản xuất gia công trong cắt tốc độ cao.Hiệu suất gia công của tay cầm công cụ BT truyền thống đã khó để đáp ứng các yêu cầu của cắt tốc độ caoTrong khi hệ thống công cụ có thể thực hiện cắt ở tốc độ cao, các điều kiện cơ bản sau đây phải được đáp ứng:
1. Độ chính xác hệ thống cao
Độ chính xác của hệ thống bao gồm độ chính xác vị trí và kẹp của hệ thống và độ chính xác vị trí lặp lại của công cụ.Đầu tiên đề cập đến độ chính xác kết nối giữa công cụ và tay cầm công cụ, và giữa tay cầm công cụ và trục máy công cụ; sau này đề cập đến sự nhất quán của độ chính xác của hệ thống công cụ sau mỗi lần thay đổi công cụ.có thể đảm bảo sự ổn định tĩnh và động của hệ thống công cụ trong điều kiện gia công tốc độ cao.
2. Độ cứng hệ thống cao
Độ cứng tĩnh và động của hệ thống công cụ là một yếu tố quan trọng ảnh hưởng đến độ chính xác gia công và hiệu suất cắt.Sự cứng không đủ của hệ thống công cụ sẽ gây ra sự rung động của hệ thống công cụ, điều này sẽ làm giảm độ chính xác gia công, làm trầm trọng thêm sự hao mòn của công cụ và giảm tuổi thọ của công cụ.
3Sự cân bằng năng động tốt.
Trong điều kiện gia công tốc độ cao, sự mất cân bằng của khối lượng nhỏ sẽ gây ra lực ly tâm lớn, sẽ gây ra rung động mạnh của máy công cụ trong quá trình gia công.,sự cân bằng năng động của hệ thống công cụ tốc độ cao là rất quan trọng.
HSK ER chuck collet Thông số kỹ thuật
1Tên sản phẩm: HSK ER Collet Chuck Tool Holder
2Số mẫu: HSK30, HSK40, HSK50, HSK63, HSK100
3Ứng dụng:nhà giữ công cụ mài cho bộ định tuyến CNC
4- Vật liệu: Thép không gỉ
5Tiêu chuẩn:DIN69893
6Độ cứng:HRC58±2mm
7Tốc độ quay: G2.5 30000 vòng/phút
8.Run-out: trong vòng 5 μm
9.Bộ bề mặt thô: Ra < 0,25μm
10.Taper con:11.Carburizing:0.8mm
| Số mẫu | L | L1 | L2 | D ((h10) | d1 | d2 | d3 ((MAX) | T | KGS |
| HSK63A-ER16-80 | 112 | 80 | 54 | 63 | 28 | 16 | 53 | M10 × 1,5P | 1.50 |
| HSK63A-ER16-100 | 132 | 100 | 74 | 1.55 | |||||
| HSK63A-ER16-120 | 152 | 120 | 94 | 1.70 | |||||
| HSK63A-ER20-80 | 112 | 80 | 54 | 34 | 20 | M12 × 1,75P | 1.60 | ||
| HSK63A-ER20-100 | 132 | 100 | 74 | 1.70 | |||||
| HSK63A-ER20-120 | 152 | 120 | 94 | 1.60 | |||||
| HSK63A-ER25-80 | 112 | 80 | 54 | 42 | 25 | M16 × 2.0P | 1.70 | ||
| HSK63A-ER25-100 | 132 | 100 | 74 | 1.80 | |||||
| HSK63A-ER25-120 | 152 | 120 | 94 | 2.00 | |||||
| HSK63A-ER25-150 | 182 | 150 | 124 | 2.30 | |||||
| HSK63A-ER32-80 | 112 | 80 | 54 | 50 | 32 | 2.50 |
