| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | QFMH |
| Số mô hình: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| Số lượng đặt hàng tối thiểu: | 10PCS |
| Giá bán: | USD 1/PCS |
| chi tiết đóng gói: | hộp nhựa |
| Thời gian giao hàng: | 5 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 10000 chiếc / tháng |
| Sự chính xác: | 0,008mm | Ứng dụng: | Máy CNC, Máy Phay, Máy Khoan |
|---|---|---|---|
| phạm vi kẹp: | 1-40mm | Đặc trưng: | Độ Chính Xác cao, Chất Lượng Cao, Tuổi Thọ Lâu Dài |
| Độ cứng: | HRC50-55 | xử lý nhiệt: | dập tắt tần số cao |
| Vật liệu: | 65 triệu | Gói: | Hộp nhựa/Thùng/Pallet |
| Tên sản phẩm: | Collet ER chính xác | Kích thước: | ER11, ER16, ER20, ER25, ER32, ER40 |
| Thương hiệu: | Ống kẹp ER | ||
| Làm nổi bật: | Máy xay máy công cụ cầm ER32 Collet,ER32 Collet Chuck Set,Máy cầm công cụ ER32 Collet |
||

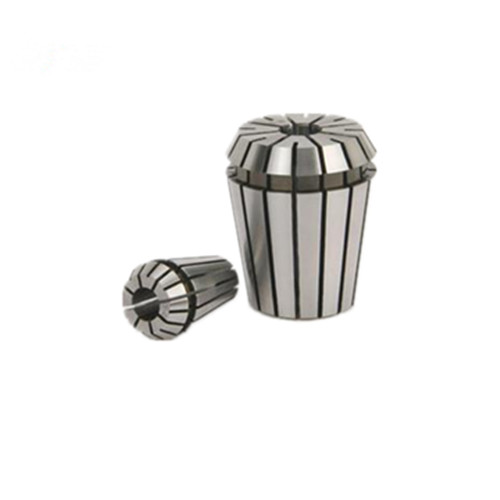

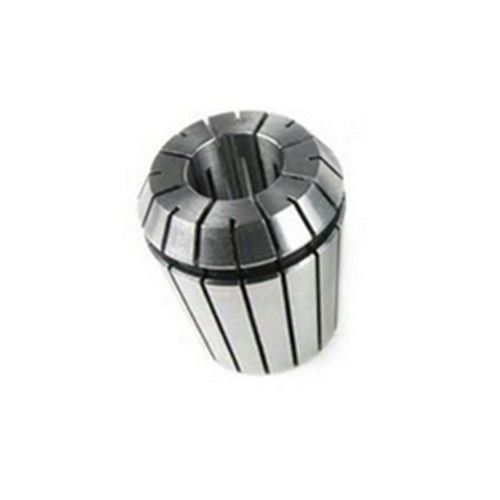

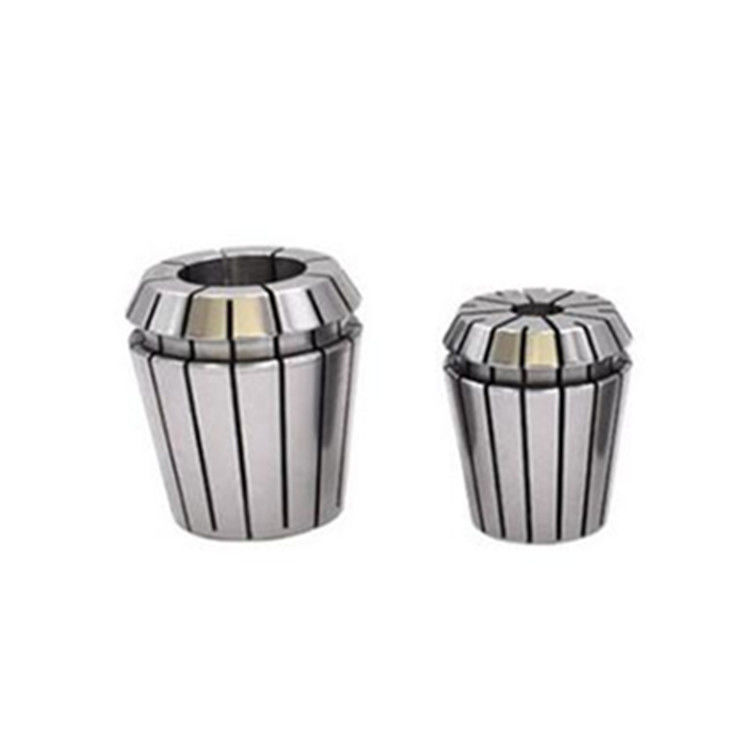

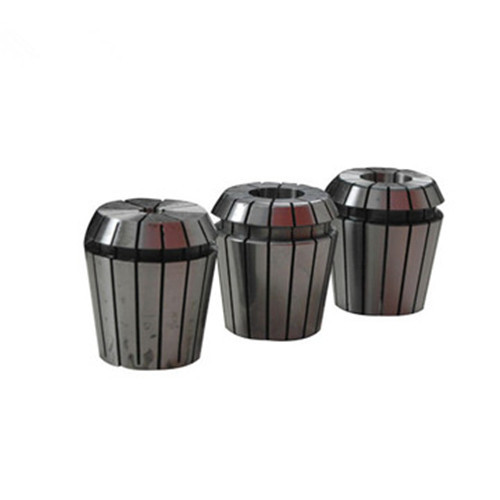

ER32 Collet Milling Toolholders Độ chính xác cao ER32 Collet Chuck Set ((18 PCS-3-20 mm)
High Precision ER COLLETS, còn được gọi là collet mùa xuân, được gắn trên một máy khoan mài, khoan và chuck mài, chức năng của nó là kẹp máy cắt khoan hoặc dao.Er collet linh hoạt là hiện nay được sử dụng nhiều nhất. Hiệu suất ổn định, độ chính xác cao bởi phần lớn các nhà sản xuất tin tưởng. Tất cả các sản phẩm là mài chính xác, phù hợp với kỹ thuật Đức DIN 6499 sản xuất chính xác.
Vòng xoắn là một loại thiết bị khóa để giữ công cụ hoặc mảnh làm việc, thường được sử dụng trong máy khoan và máy xay và trung tâm gia công.Chọn chất lượng của clamp kéo bài để nhận ra titanium Hao. Kẹp loại kéo bài được kéo về phía sau sau khi đối tượng được đặt vào vị trí, và phần kẹp được kéo về phía sau để làm cho kẹp kẹp.Loại đẩy về phía trước là để di chuyển các mảnh công việc về phía trước, làm cho kẹp kẹp kẹp kẹp là đối tượng.Nó là một loại kẹp hình ống được sử dụng để cố định khoan hoặc máy cắt xay được sử dụng để lắp đặt trên máy xayNó cũng là một loại thiết bị cố định được sử dụng để cố định các bộ phận cần được sửa đổi.
Sđặc tính
1) Runout của collet ER của chúng tôi là trong vòng 0.005mm-0.015mm
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 và ER50
3) ER Collet Được làm bằng thép chất lượng cao:65Mn
4) Din 6499 Collet ER Collet Packaging:bộ đóng gói bên trong là hộp nhựa hoặc giấy,bộ đóng gói bên ngoài là thùng carton.
Chúng tôi thường cung cấp hai loại độ chính xác: độ chính xác đầu tiên là 0.008mm, độ chính xác thứ hai là 0.015mm.
6) Kiểm tra collet mùa xuân: 100% kiểm tra collet.
Quy trình lắp đặt kẹp
1. kiểm tra xem răng vít của nốt kết nối có thể bị khóa vào ống kết nối.
2. khóa bản chất kết nối vào tay áo.
3. giảm áp suất dầu xuống mức tối thiểu và kích hoạt xi lanh áp suất dầu để dừng piston ở đầu trước.Chuyển collet để khóa các hạt kết nối vào răng vít của ống kết nối. Khi khóa, lỗ hổng hố của ổ phải đồng tâm với hố hố của trục chính,và lỗ xác định vị trí của kẹp phải được thẳng hàng với nút xác định vị trí ở đầu mũi của trục chính.
4. vận hành xi lanh áp suất dầu để làm cho piston trở lại, và kết hợp collet với coni của trục chính, và xác nhận rằng nút định vị đã được lắp ráp vào collet.
5. vít khóa sẽ cố định đầu kẹp và trục chính, tăng dần áp suất dầu và nhiều lần di chuyển đầu kẹp đến lực đẩy tối đa được phép.
Quy trình lắp đặt cuộn dây
1. tháo nắp dừng
2. lắp kẹp trên nắp ngăn và sau đó lắp kẹp vào tay áo.
3. lắp đặt nắp ngắt trở lại cơ thể và khóa các ốc vít để kiểm tra xem nhịp kẹp của kẹp có đúng không.
Độ chính xác kẹp của kẹp là từ 0,001-0,008mm. Với việc sử dụng tay cầm công cụ và hạt, độ chính xác kẹp khác nhau được áp dụng cho công nghệ xử lý mảnh khác nhau.Càng cao độ chính xác của phần kết nối công cụ, càng cao độ chính xác của kẹp sẽ được chọn, điều này sẽ trực tiếp ảnh hưởng đến độ chính xác tổng thể sau khi kẹp công cụ.Độ chính xác cao đòi hỏi sự lựa chọn của kẹp trống chính xác cao.
Bộ sưu tập thiết bị cấp cứu:
| ER8 | 9 PCS | 1-5 mm(1,1.5,2,2.5,3,3.5,4,4.5,5mm) |
| ER11 | 5PCS | 3-7mm;4;5;6;7mm) nếu 7PCS, bao gồm 1&2mm |
| ER16 | 8PCS | 3-10mm;4;5;6;7;8;9; 10mm) |
| ER20 | 6PCS | 3-13mm;4;6;8;10; 13mm) |
| 11PCS | 3-13mm;4;5;6;7;8;9;10;11;12; 13mm) | |
| ER25 | 7PCS | 4-16mm;6;8;10;12;14; 16mm) |
| 15PCS | 2-16mm;3;4;5;6;7;8;9;10;11;12;13;14;15; 16mm) | |
| ER32 | 6PCS | 6-20mm;8;10;12;16;20mm) |
| 11PCS | 4-20mm;5;6;8;10;12;13;15;16;18;20mm) | |
| 18PCS | 3-20mm;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20mm) | |
| ER40 | 7PCS | 6-25mm;8;10;12;16;20; 25mm) |
| 15PCS | 4-26mm;5;6;8;10;12;13;15;16;18;20;21;23;25; 26mm) | |
| 23PCS | 4-26mm;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25; 26mm) | |
| ER50 | 12PCS | 10-34mm ((10,12,14,16,18,20,22,24,26,28,30,32, 34mm) |
Er Collet, Er 16 Collet, Er 20 Collet, chính xác Er Collet
