| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | QFMH |
| Số mô hình: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| Số lượng đặt hàng tối thiểu: | 10PCS |
| Giá bán: | USD 1/PCS |
| chi tiết đóng gói: | hộp nhựa |
| Thời gian giao hàng: | 5 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 10000 chiếc / tháng |
| Sự chính xác: | 0,008mm | Ứng dụng: | Máy CNC, Máy Phay, Máy Khoan |
|---|---|---|---|
| phạm vi kẹp: | 1-40mm | Đặc trưng: | Độ Chính Xác cao, Chất Lượng Cao, Tuổi Thọ Lâu Dài |
| Độ cứng: | HRC50-55 | xử lý nhiệt: | dập tắt tần số cao |
| Vật liệu: | 65 triệu | Gói: | Hộp nhựa/Thùng/Pallet |
| Tên sản phẩm: | Collet ER chính xác | Kích thước: | ER11, ER16, ER20, ER25, ER32, ER40 |
| Thương hiệu: | Ống kẹp ER | ||
| Làm nổi bật: | Chuyển Chuck ER Collet,Chuck Collet ER11,ER Collet ER11 |
||

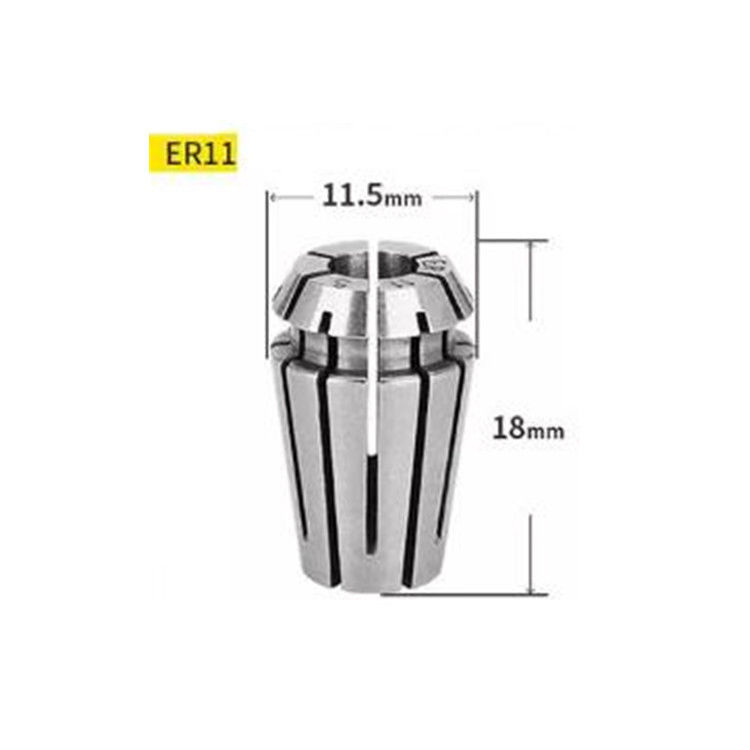

ER Collet cho Milling Chuck ER11 Collet, 1.0-7.0mm, Kẹp chính xác cao

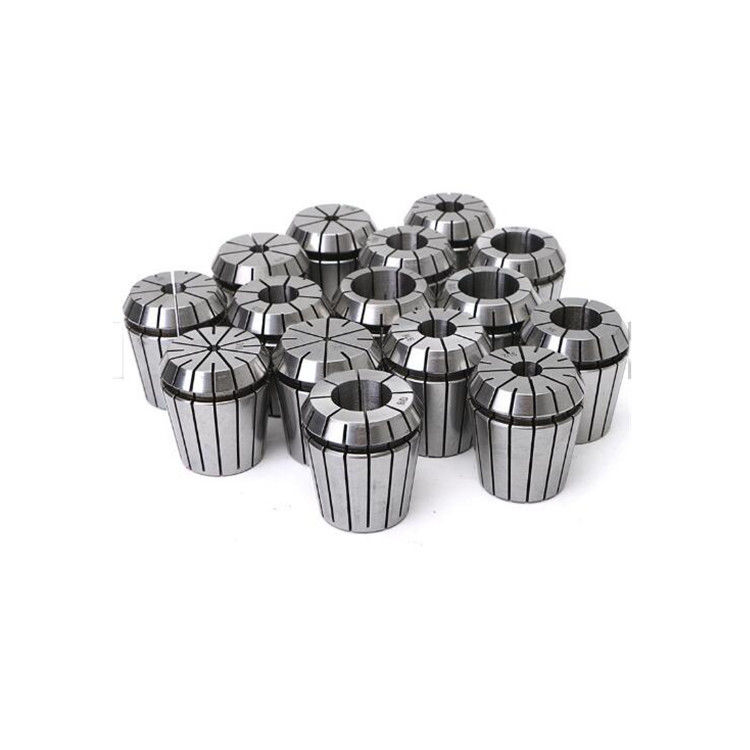

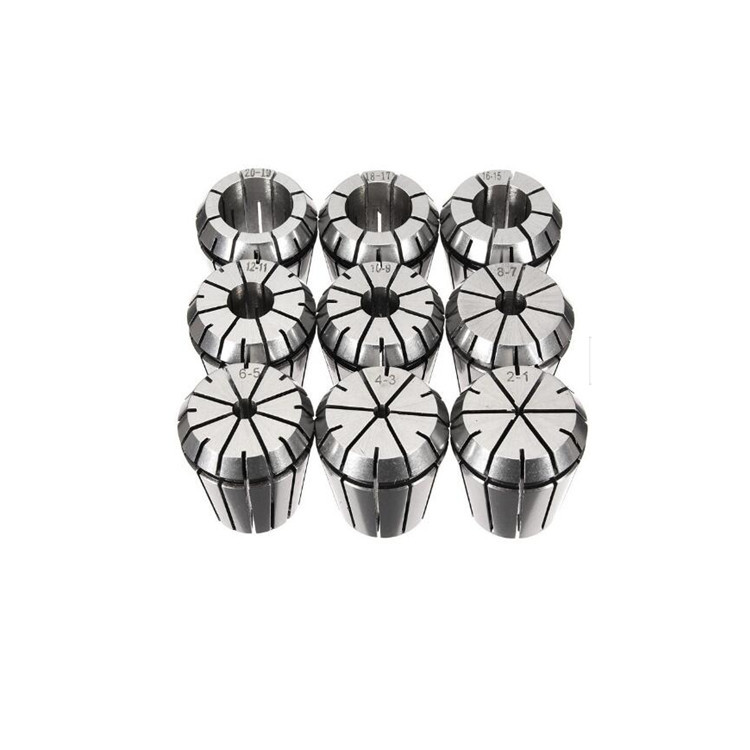

ER Collet cho Milling Chuck, High Accuracy Clamping 1-16mm CNC ER20 ER25 Spring ER Collet được làm bằng vật liệu 65Mn chất lượng cao, với độ cứng HRC45-48.Chúng tôi sản xuất tất cả các kích thước của 1mm-20mm ER32 collets, và đầy đủ các ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 collets. Chúng tôi đã xuất khẩu sang các nước hài hước, và thiết lập mối quan hệ hợp tác tốt. Độ chính xác là từ 0,005mm đến 0.015 để tham khảoChúng tôi cũng sản xuất các loại phụ kiện công cụ máy CNC bao gồm chuck collet, kéo studs, nút giữ.
Er Collet, Er16 Collet, Er20 Collet, chính xác Er Collet dòng chuck xay - ER collet
1) được làm bằng thép đàn hồi đặc biệt dưới điều trị nhiệt tuyệt vời và quá trình nghiền chính xác.
2) Chiếc vòng này có thể kẹp cho một kích thước tiêu chuẩn cụ thể và kích thước tiếp theo của nó.
3) ba độ chính xác:0.005mm, 0.01mm, 0.015mm.
| Mô hình | d | D | D1 | D2 | L | Có thể nhấp Công suất |
||

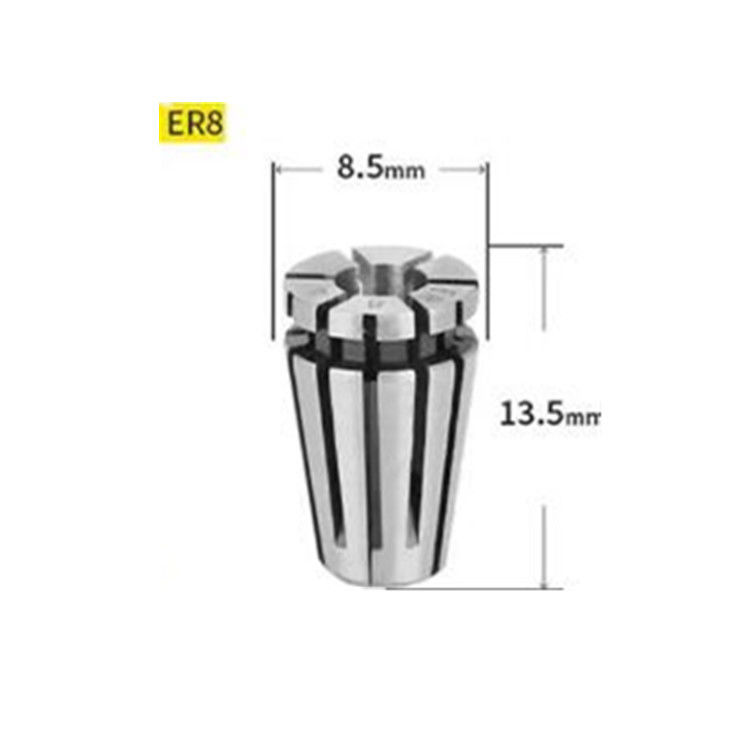

| ER8 | 1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-2.5 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16.0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-2.5 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| Mô hình | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | Hình ảnh của người đàn ông | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
ER collet là một loại collet thường được sử dụng trong chuck xay. Nó là một chiếc áo nhựa kim loại hình trụ với bề mặt bên trong cong mở rộng khi thắt chặt,nắm chặt công cụ hoặc mảnh làm việc. Các collet ER được thiết kế để giữ các công cụ đinh tròn, chẳng hạn như máy xay cuối, khoan, và reamers, trong chuck xay.
Hệ thống collet ER được sử dụng rộng rãi trong các ứng dụng mài do tính linh hoạt và chính xác của nó. Nó cho phép thay đổi công cụ nhanh chóng và cung cấp độ tập trung tốt, đảm bảo gia công chính xác.Các chiếc túi cấp cứu có nhiều kích thước khác nhau, được chỉ định bằng một số như ER16, ER32 hoặc ER40, cho thấy đường kính công cụ tối đa mà chúng có thể chứa.
Để sử dụng một collet ER trong chuck xay, collet được đưa vào chuck và thắt chặt bằng cách sử dụng hạt collet.Công cụ hoặc mảnh làm việc sau đó được đưa vào collet và an toàn bằng cách thắt chặt các hạt thêmĐiều này tạo ra một nắm chặt chẽ trên công cụ, ngăn ngừa trượt trong các hoạt động gia công.
Nhìn chung, ER collets là một sự lựa chọn phổ biến cho chucks xay do độ tin cậy, dễ sử dụng và khả năng giữ mộtvà kích cỡ công cụ.
