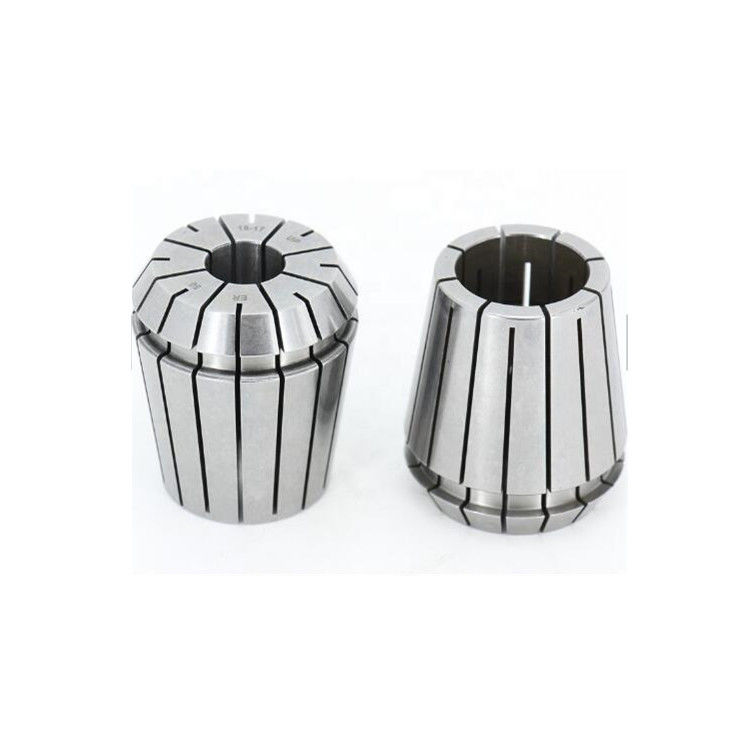

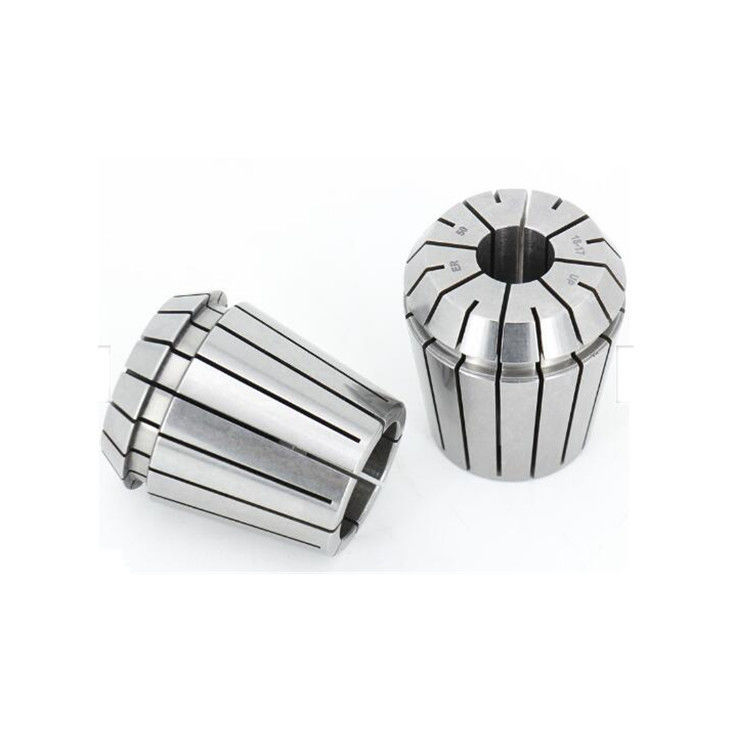

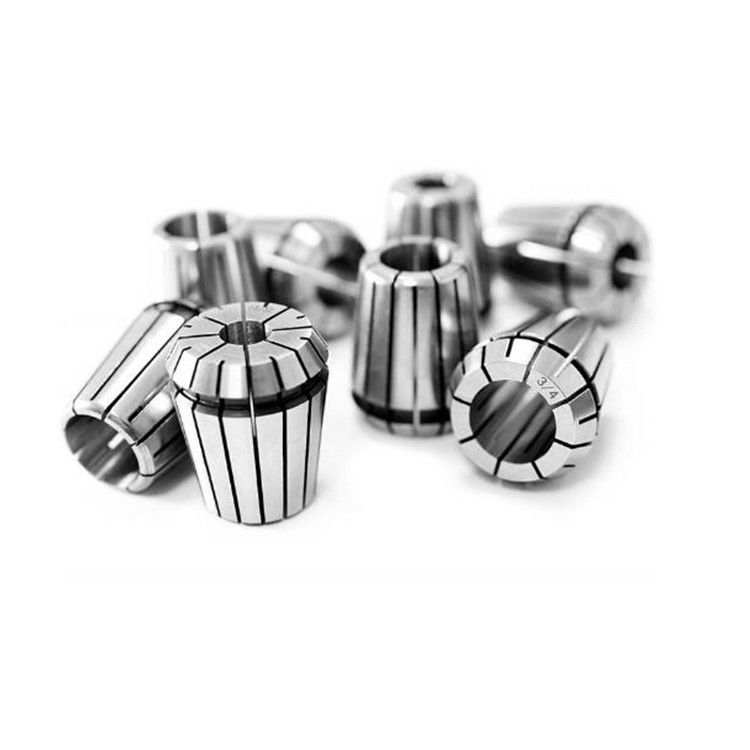

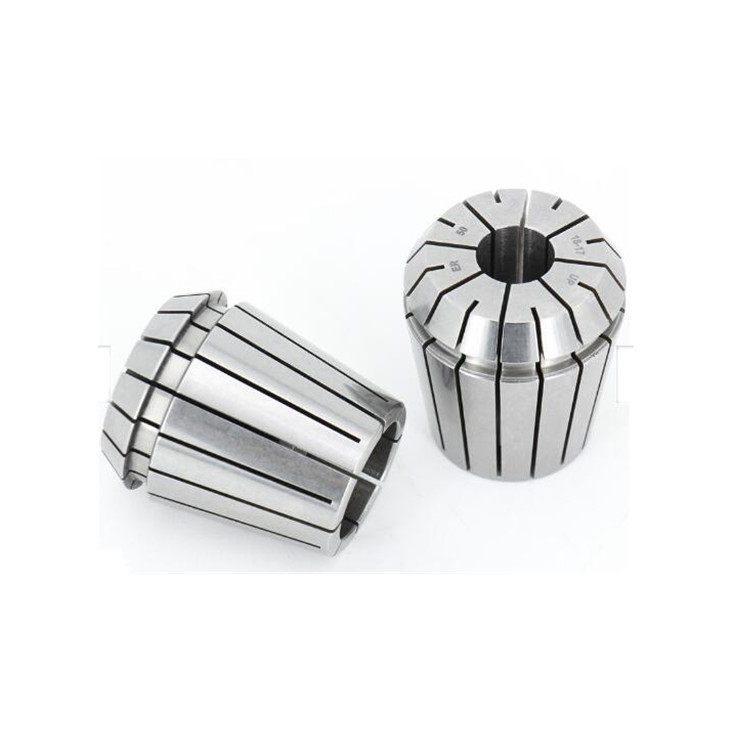

ER32 1/2" Ultra Precision ER Collet cho máy xay CNC Độ chính xác 0,005mm

ER32 1/2" Ultra Precision ER Collet cho máy xay CNC Độ chính xác 0,005mm

ER32 1/2 "Ultra Precision ER Collet là một collet chất lượng cao được thiết kế để sử dụng với các chuck collet ER32. Nó được thiết kế đặc biệt để giữ các công cụ chân 1/2 "an toàn và chính xác.

Chiếc cột được làm bằng thép chất lượng cao và trải qua một quy trình sản xuất nghiêm ngặt để đảm bảo độ chính xác và độ bền.Nó có một thiết kế độc đáo cung cấp lực bám tối đa trong khi giảm thiểu dòng chảyĐiều này làm cho nó lý tưởng cho các ứng dụng gia công chính xác cao, nơi độ chính xác là rất quan trọng.

ER32 1/2 "Ultra Precision ER Collet tương thích với một loạt các công cụ, bao gồm khoan, máy xay cuối, máy giặt và vòi.và các trung tâm gia công khác.

Nhìn chung, ER32 1/2 "Ultra Precision ER Collet là một bộ giữ công cụ đáng tin cậy và chính xác phù hợp với nhiều ứng dụng gia công khác nhau.

ER32Colletvà ER-UP:

1- Vật liệu: 65Mn;
2Độ cứng: 46-50HRC;
3Tiêu chuẩn: DIN 6499b
4.Chính xác: 0.005mm

ER32 1/2 inch COLLET Sản xuất

Điều trị lạnh
1. -185 °C điều trị lạnh cực dài, chuyển đổi hầu hết các dư lượng austenite thành martensite;
2Các hạt carbide quy mô nano bị mưa làm tăng độ cứng và độ dẻo dai;
3. Giảm căng thẳng còn lại;
4- Cải thiện đáng kể trong khả năng chống mòn.

Xử lý kịp thời

ER32 1/2 inch COLLET Các bước lắp đặt
Lắp ráp Collet
Phòng cấp cứu ColletĐặt rãnh của collet vào vòng lập dị của hạt kẹp tại dấu trên đáy của hạt. Đẩy ER Collet theo hướng mũi tên cho đến khi nó nhấp vào vị trí.Vít đinh với collet trên tay cầm công cụChúng tôi khuyên bạn nên thắt các hạt bằng một khóa mô-men xoắn.
Tháo rời ER Collet
Sau khi đinh được cào ra từ tay cầm công cụ,nhấn vào mặt của ER Collet trong khi đồng thời đẩy sang bên trong mặt sau của collet đối diện với dấu hiệu cho đến khi nó giải phóng từ các hạt kẹp.

Giới thiệu về ER-UP cao độ chính xác xuân chuck:

1. Các chuck mùa xuân chính xác cao kết hợp các lợi thế của tiêu chuẩn DIN6499/ISO15488A và B. Loại chuck mùa xuân này chủ yếu được sử dụng trong cắt tốc độ cao đòi hỏi sai lệch dòng chảy tâm tốt.Các dòng chảy quang học tốt có thể kéo dài tuổi thọ của các công cụ cắt.

2Trong toàn bộ phạm vi kẹp, T.I.R (lỗi dòng chảy tâm) ≤ 8 μ M

3.Bộ đường kính kẹp từ 1mm đến 36mm

4.The dải kẹp tương đương với một chuck mùa xuân tiêu chuẩn

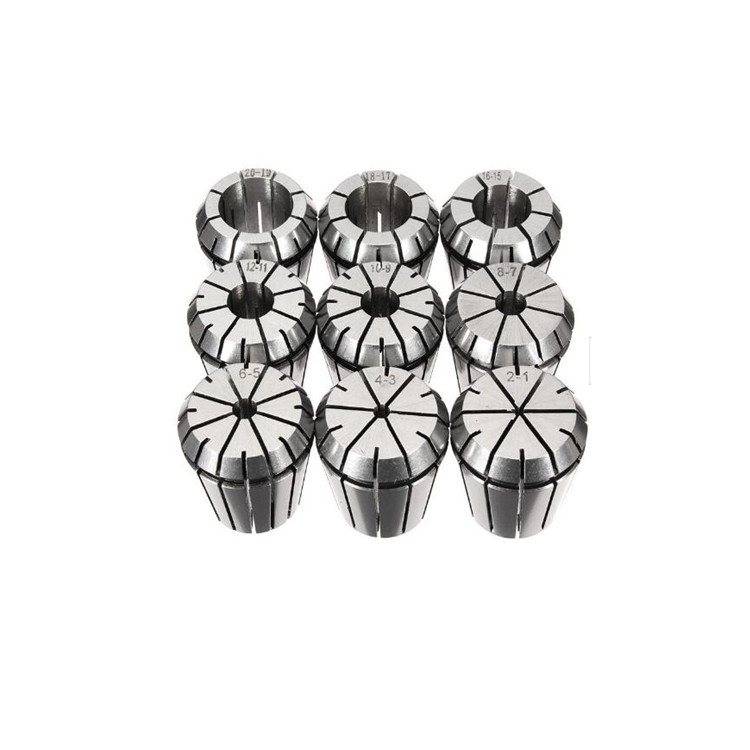

Giới thiệu về các thông số kỹ thuật của ER-UP:

ER8-UP độ chính xác cao chuck kẹp phạm vi: Φ 1. 1.52, 2.53, 3.54, 4.5, 5

ER11-UP độ chính xác cao chuck kẹp phạm vi: Φ 1. 1.52, 2.53, 3.54, 4.55, 5.56, 6.5, 7

ER16-UP độ chính xác cao chuck kẹp phạm vi: Φ 1. 1.52, 2.53, 3.54, 4.55, 5.56, 6.5- Bảy, bảy.58, 8.59, 9.5, 10

ER20-UP độ chính xác cao chuck kẹp phạm vi: Φ 1. 1.52, 2.53, 3.54, 4.55, 5.56, 6.5- Bảy, bảy.58, 8.59, 9.510, 10.5, 11, 11.512, 12.5, 13

ER25-UP độ chính xác cao chuck kẹp phạm vi: Φ 1. 1.52, 2.53, 3.54, 4.55, 5.56, 6.5- Bảy, bảy.58, 8.59, 9.510, 10.5, 11, 11.512, 12.513, 13.514, 14.515, 15.516, 16.5, 17

ER32-UP độ chính xác cao chuck kẹp phạm vi: Φ 2. 2.53, 3.54, 4.55, 5.56, 6.5- Bảy, bảy.58, 8.59, 9.510, 10.5, 11, 11.512, 12.513, 13.514, 14.515, 15.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22

ER40-UP độ chính xác cao chuck kẹp phạm vi: Φ 3. 3.54, 4.55, 5.56, 6.5- Bảy, bảy.58, 8.59, 9.510, 10.5, 11, 11.512, 12.513, 13.514, 14.515, 15.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22, 22.523, 23.524, 24.525, 25.526, 26.27.28.29.30

ER50-UP độ chính xác cao chuck kẹp phạm vi: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
